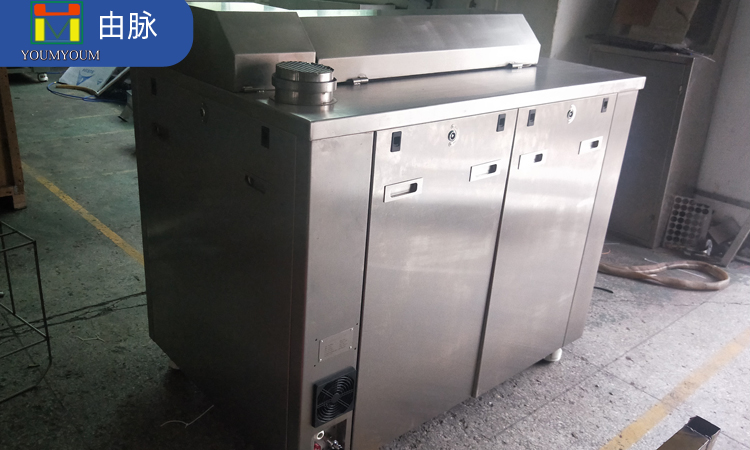

基板玻璃超聲波清洗設備

基板玻璃超聲波清洗設備

基本上組成

基板玻璃超聲波清洗設備主要是由超聲波清洗槽和超聲波產生器兩大部分組成。超聲波清洗槽選用牢固、韌性好、抗腐蝕的不銹鋼制作成的，槽體底部安裝有超聲波超聲波震子;超聲波發生器利用電能轉化成機械能通過電纜線聯接線傳輸給超聲波振子，超聲波振子與槽體一起形成高頻率共震?；宀ＡЦ鶕?jù)傳動系統，在清洗設備中向前傳輸，超聲波清潔液溢流式的形式，使基板玻璃在經過的過程當中，能夠很好地浸人超聲波清洗液中，清洗槽里的有機溶劑在超聲波作用下對污漬進行清洗。清洗機主要零部件采用Q235、Al6063OCr18Ni9、HT-PVC等材料。

超聲波清理基本原理

高于2000Hz的聲波被稱作超聲波，超聲波具有頻率高傳遞性好、穿透能力強等優點。運用超聲波在液體里的空化作用、瞬時爆破作用沖擊液體中的廢棄物，使污垢層分散化、乳化、脫離，以達到清洗的目的。

（1）空化作用

聲波傳播是按照正弦波縱向傳播的，即一層強一層弱，一前一后傳播。當較弱的聲波作用于液體里的物體時，會讓液體產生一定的負壓力，即液體容積提升，液體中分子空隙增加，產生很多細微的氣泡；但當高的聲波數據信號作用于液體里的物體時，往往會對液體產生一定的正壓力，及液體容積被縮小降低，液體中所形成的細微汽泡被破壞。經研究證實，超聲波作用于液體時，液體中每一個氣泡的破裂會產生震蕩，其壓力等同于一瞬間物體承受上百個大氣壓的壓力，這就是空化作用，超聲波清理恰好是用液體中氣泡破裂所形成的的震波來實現工件表層的清洗。

超聲波以每秒震動40000次的方式產生聲波?？栈饔卯a(chǎn)生無數微小氣泡，通過氣泡破裂沖擊物體表面從而剝離被表層的污漬，以達到高精密清理的目地。

（2）直進流作用：超聲波在液體中沿聲的傳播方向產生流動的現象稱為直進流。聲波強度在0.5W/cm2時，肉眼能看到直進流，垂直于振動面產生流動，流速約為10cm/s。通過此直進流使被清洗物表面的微油污垢被攪拌，污垢表面的清洗液也產生對流，溶解污物的溶解液與新液混合，使溶解速度加快，對污物的搬運起著很大的作用。

超聲波清洗機的特點：

　　1、清洗效果好，清潔度高且全部工件清潔度一致

　　2、清洗速度快，提高生產效率，不須人手接觸清洗液，安全可靠超聲波清洗機

　　3、對深孔、細縫和工件隱蔽處亦可清洗干凈

　　4、對工件表面無損傷，節省溶劑、熱能、工作場地和人工等。

基板夾層玻璃超聲波清洗設備具備多級別的加溫超聲波清洗多級別的超聲波清洗，及其噴灑的清洗將光學鏡片表層的殘?jiān)蹪n更加好的洗祛除，并且以慢拉擺脫清潔液，能更好的擺脫光學鏡片清洗時很容易產生的水印，具備大幅度降低人力成本、大幅度提高了短時間清理生產能力，機器設備設計大大減少了機器設備所占用的場地，具備商業用地小、高效率、低成本等幾種有利實際效果。
