超聲波接收電路與發射基礎原理-壓電換能器驅動電路設計

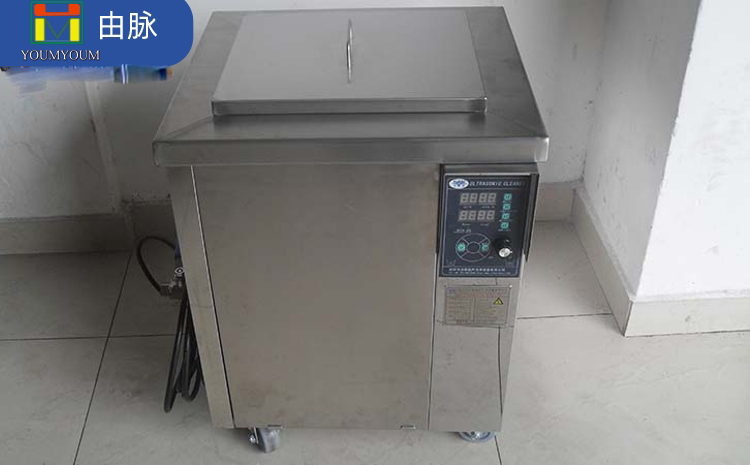

關于超聲波接收電路和傳輸?shù)幕驹恚撼暡ǖ膫鬏攷缀醪皇芄?、灰塵、煙霧、電磁干擾和有毒氣體的影響，可以通過氣體、液體和中間體進行傳輸。因此，它廣泛應用于工業生產和民用領域，如超聲波測距、超聲波清洗機、醫用超聲波檢測等。

壓電換能器作為聲能和電能的轉換裝置，直接影響整個超聲M測量系統的性能。壓電換能器驅動電路的設計涉及阻抗匹配、脈沖換能器設計和振動換能器，這既需要理論基礎，也需要實踐經驗。這對研發人員來說是一項艱巨的任務。

我國壓電換能器的驅動電路主要采用兩種設計方法：

1、 是直接驅動：

壓電換能器采用固定頻率，由觸發場效應晶體管、可控硅等大功率半導體開關器件直接驅動。傳感器直接由電源電壓供電。這種電路的優點是簡單，但缺點是工作效率低，受電源電壓的限制，不能驅動大功率器件。

2、 推拉電路驅動：

推挽變壓器由固定頻率的雙極脈沖驅動。推挽變壓器的次級與壓電換能器并聯，電容和電感用于阻抗匹配。這種電路的優點是可以驅動大功率器件，而缺點是難以匹配阻抗和寬電壓。由于其他激勵模式，傳感器兩端不會共振。如果沒有良好的匹配和調諧，工作效率將相對較低。

根據不同的應用，如電源、收發器集成、診斷和治療，傳感器驅動電路的具體實現將有所不同。超聲發射和接收電路是超聲診斷設備的關鍵部分。整個電路分為發射和接收兩部分，共用同一陣列元件。發射部分產生由發射輸入驅動的激勵波形，并激勵陣列元件產生超聲波。接收單元接收人體組織中超聲波的回波，并通過接收電路放大、顯示和輸出回波信號。
