碳?xì)湔婵粘暡ㄇ逑词鞘裁矗?碳?xì)湔婵粘暡ㄇ逑礄C(jī)的原理及優點-由脈超聲

在日本、碳?xì)湔婵涨逑礄C(jī)也被稱為碳化水素清洗機（英文名稱為：Hydrocarbon Automatic Vacuum Cleaning and Drying Machine）是使用碳化水素(HC)作為清洗劑來替代CFC-113清洗的一種環保型清洗設備。

真空碳?xì)淝逑礄C(jī)工作原理：

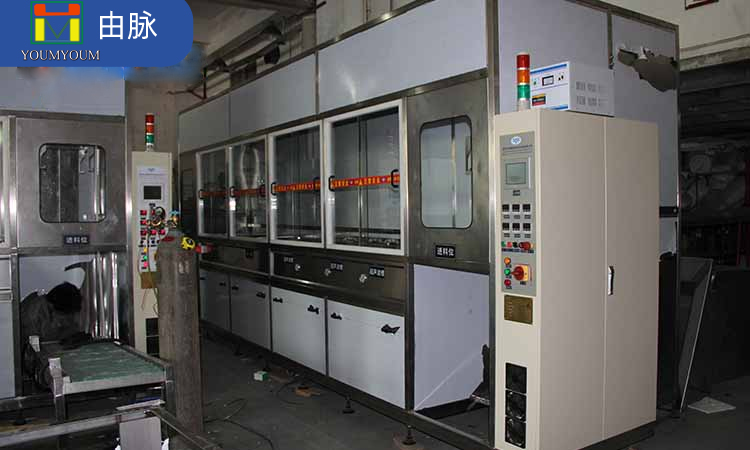

碳?xì)湔婵涨逑丛O(shè)備是由超聲波系統，真空脫氣系統，循環過濾系統，機械臂系統，真空干燥系統，真空蒸餾回收系統，HC濃度監測系統，自動滅火系統，電氣控制系統等組成。

與其他超聲清洗設備一樣，真空清洗設備中主要是利用超聲波空化效應提高洗凈力,最基本的組成是：超聲波發生器，換能器和清洗槽。超聲頻率一般在25～40kHz，換能器由多個振頭并聯組成，電能被轉換成機械振動能，并通過換能器傳遞到清洗槽中，使清洗液形成疏密相間的超聲波聲場，清洗液中的微氣泡（空化核）在聲場的作用下振動、生長和突然閉合，而在氣泡周?chē)a(chǎn)生極大的沖擊波，形成幾千到上萬的大氣壓以及瞬時高溫，這就是超聲波的“空化”作用?？栈饔镁哂蟹浅?yōu)良的清洗和乳化作用，使油污脫離工件的表面，從而達到了快速、干凈的清洗。

1．真空清洗清洗流程：

清洗劑中殘存的氣體較多，含氣量是水的8-10倍，超聲波振動子發出的高周波遇到氣體（殘存氧氣）就會衰減，影響了超聲波的精密清洗效果。超聲波空化效應也難以展開，因此需要真空脫氣。首先清洗籃進入清洗槽。這時氣缸驅動槽蓋自動關閉清洗槽，真空脫氣系統啟動，將槽內空氣抽盡，在真空狀態下可以將需要清洗的產品的狹小縫隙內氣體及含在清洗劑中的氣體抽出，超聲波啟動，搖擺裝置啟動，帶動洗籃轉動，使清洗劑可以充分進行清洗；到設定的時間后，真空釋放，缸蓋打開，清洗籃進入下一槽。

2．真空蒸餾回收流程：
1) 加熱：采用導熱油間接加熱方式。槽體下部外附一個加熱油包，外置一個導熱油加熱箱，加熱功率為12kW。首先由發熱管對導熱油進行加溫，再通過泵浦將加熱油輸送到加熱油包，經過熱交換后再輸送回加熱箱加熱，如此循環。加熱油包有獨立的溫控系統，油溫R.T.～140℃可調。
2) 需要回收的清洗劑（溶劑1）經過泵抽入真空蒸餾回收槽，進入真空回收槽之前，首先進入一個熱交換筒，在此與蒸餾回收的HC蒸汽管進行熱交換。經過抽真空后，清洗劑迅速沸騰并蒸發，產生HC蒸汽，然后可在冷凝區進行冷凝回收，回收的純凈清洗劑排入儲液槽，循環使用，具有自動補液循環和漂洗使用功能。
3) 強力真空減壓系統，配備真空減壓泵，真空顯示表。真空馬達為西門子，設有電磁閥。真空蒸餾回收能力為200L/H，常溫常壓下，碳化水素的沸點為172℃，減壓情況下，可以降低沸點，高溫碳化水素在減壓條件下迅速形成HC蒸汽，被真空泵一起抽出回收槽，在冷卻箱內再形成液體，經過活性碳過濾，稱為再生液，可以循環使用。

真空碳?xì)淝逑礄C(jī)技術優點:

１）設置脫氣裝置，提高超聲波效果

液體在常壓下溶解有大量空氣，降低了超聲波的空化強度，因而不能達到理想的清洗效果；

2）真空清洗干燥的優點

被清洗零件進入蒸汽清洗干燥槽后，干燥槽內迅速形成真空，碳?xì)浠衔锓悬c(diǎn)下降，溶劑迅速蒸發，縮短了干燥時間，同時避免了熱風干燥帶來的二次污染及不安全性，提高干燥效果。其優點如下：

（1）能吸出盲孔、狹縫以及零件之間的空氣，使清洗液容易流入，清洗能力大幅提高；

（2）清洗液經脫氣后，超聲清洗效果更好；

（3）可以將清洗液加熱至閃點以上，使清洗液對污垢的溶解力倍增；

（4）在清洗工序中，利用高溫清洗液傳遞給被洗零件均衡的熱量，使干燥工序得以順利進行；

（5）在真空狀態下，溶液沸點下降，蒸發速度加快；同時，因迅速形成真空，使附著在物體上的溶劑一同揮發。

（6）替代ODS，該技術可涵蓋傳統的氟里昂、三氯乙烷等清洗設備，清洗劑對塑膠材料無溶脹性，可安全用于精密馬達/塑膠制品的除油污清洗，尤其對有盲孔、狹縫或易疊加零件、沖壓件等設備清洗效果顯著，是目前替代ODS較為理想的清洗設備。
